Podłączenie wentylatorów dla różnych napięć.



Ten tekst został przetłumaczony automatycznie przy użyciu Tłumacza Google.

Czasami dochodzimy do sytuacji, w której musimy podłączyć wentylator do innego napięcia niż to, na którym działa reszta drukarki. Niezależnie od tego, czy z powodu napięcia, przy którym działa nasza drukarka (np. Ender 3 działa przy napięciu 24 V ), element, którego nie wyprodukowaliśmy (zazwyczaj Noctua (12 V ) do chłodzenia hotendu V6 ) nie jest produkowany, czy mamy w szufladzie zapas wentylatorów na to napięcie .

RepRap

Zdecydowana większość płyt głównych do drukarek 3D, mniej więcej w oparciu o ich zaangażowanie, oparta jest na oryginalnym projekcie RepRap typu open source . Nie ma też wiele do zaoferowania, przynajmniej jeśli chodzi o podłączenie, przełączanie i sterowanie wentylatorami.

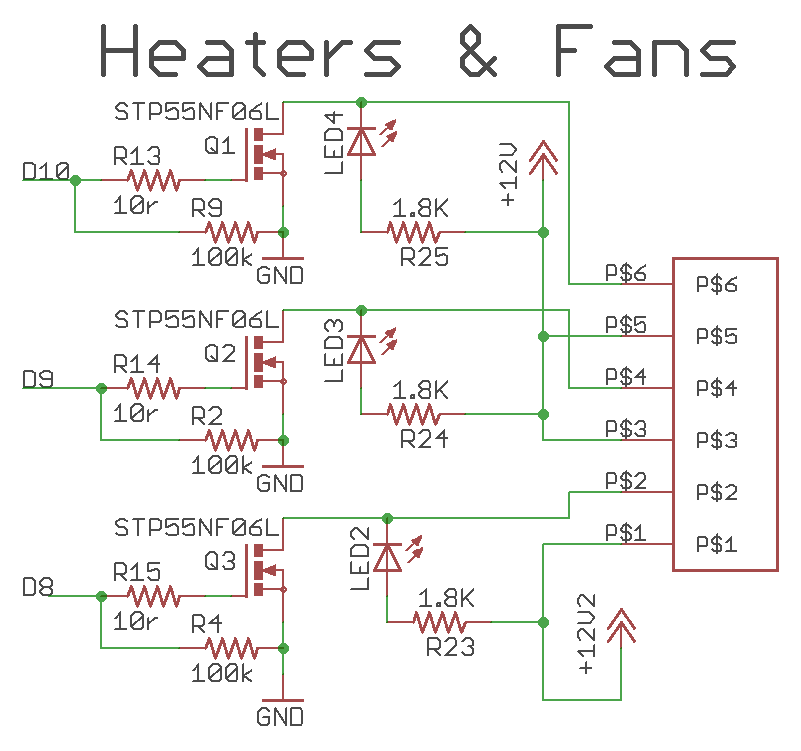

Jak widać na oryginalnym schemacie modułu ekranującego dla Arduino Mega, tranzystor MOSFET jest podłączony do jednego styku procesora, który przełącza GND lub masę, pod napięciem 12 V. Resp. przed dowolnym napięciem.

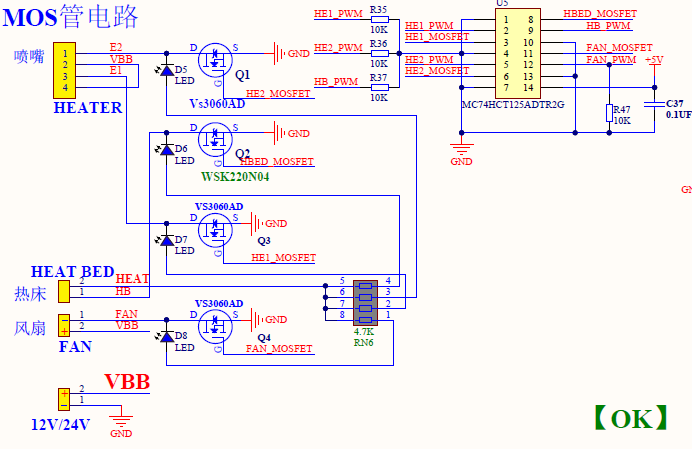

W wycięciu schematu na tablicy sterowniczej SKR widzimy, że w zasadzie nic się nie zmieniło, zasada jest nadal taka sama.

Podłączając wentylatory do napięcia innego niż napięcie dostarczane przez naszą płytę sterującą, utworzymy gałąź wymaganego napięcia za pomocą przetwornika obniżającego napięcie. Na wejściu podłączamy konwerter obniżający w zasadzie wszędzie tam, gdzie uzyskujemy źródło pierwotnego napięcia. Jednak najlepiej nadaje się do tego stabilne napięcie wyjściowe 24 V, które służy do podłączenia wentylatorów chłodzących płyty głównej. W razie awarii możemy również użyć zasilacza bezpośrednio ze źródła, z którego zasilana jest nasza tablica sterownicza.

Kupujemy konwerter obniżający w dowolnym miejscu, mają go dealerzy Arduino i wszystkie sklepy z komponentami elektronicznymi. Użyłem tego z AliExpress, zweryfikowałem go i działa on przez długi czas bez najmniejszego problemu, a napięcie na jego wyjściu jest stabilne.
Oczywiście można również użyć bardziej zaawansowanego konwertera obniżającego z wbudowanym woltomierzem. Każde inne światło na twojej drukarce z pewnością zostanie docenione przez odwiedzających :)

Podłączamy falownik do napięcia wejściowego, podłączamy wentylator 24 V do wyjścia, aby obniżenie miało pewne obciążenie, i ustawiamy napięcie wyjściowe, które wymagamy za pomocą trymera. Zazwyczaj jest to 12V, ale może wynosić 5 V. Stwarza to źródło napięcia w drukarce, którego potrzebujemy, i możemy przystąpić do podłączenia wentylatorów.

Podłączenie wentylatora

Zasada tego rozwiązania polega na tym, że stosujemy JEDEN konwerter obniżający napięcie dla wszystkich wentylatorów o danym napięciu.

Zasada jest prosta. Ujemne bieguny wentylatorów (które chcemy zasilać innym napięciem niż napięcie pierwotne) są zwykle podłączone do płyty sterowania (tak jak pierwotnie), ale odłączamy biegun dodatni od złącza i podłączamy go do zmniejszającego się wyjścia falownika. Tak więc odpowiedni MOSFET przełączy masę na wytworzone przez nas napięcie 12V, a wszystkie funkcje będą dla nas działać, w tym. niezależne sterowanie każdego wentylatora za pomocą PWM. Rysowałem to pół-patologicznie w ten sposób :)

Przypominam, że tylko ludzie, którzy wiedzą, co robią, powinni się w to zaangażować. Dlatego nie udostępniam tutaj szczegółowych zdjęć ani filmów wideo, w jaki sposób można to w to zaangażować.
