Bigtreetech SKR 1.3 - jak ji nainstalovat (písemný návod)
Autor článku: Robert Jonathan Šimon
Potřebné věci pro instalaci desky
- Bigtreeetech SKR 1.3
- 4x driver (volba dle vás - viz návod o driverech zde). Doporučuji dát TMC2130 přes SPI nebo TMC2208 přes UART.
- Kryt – doporučuji tisknout před instalací samotné desky
Návod pro zprovoznění desky
- Připrav si firmware, který podporuje 32 bitové desky (například Marlin 2 zde).
- Vyndej všechny jumpery z desky a někam si je uschovej. Budeš je potřebovat.
- Označ si všechny kabely a odpoj je ze staré desky.
- Odšroubuj starý case desky
- Přimontuj nový case desky.
- Přišroubuj desku do nového casu.
- Správně zapoj jumpery driverů.
- Pokud nemáš drivery zapojené pomocí UARTu/SPI, tak níže máš ukázané jednotlivé místa, kam se zapojují jumpery a návod zde.
- Pokud chcete drivery připojit pomocí UARTu nebo SPI, tak se koukněte na další díly tohoto návodu (UART zde).
- Následně můžeš zapojit drivery. Dávej si pozor, aby si driver zapojil správně (všechny piny jsou popsané ze spodu desky). Stačí se orientovat pomocí pár pinů například DIR a GND.
- Nezapomeň na driver přilepit heatsink, ať se jednodušeji chladí. Pozor ať se nedotýká žádných kontaktů.
- Zapoj zdroj
- Ujisti se, že prostřední jumper máš zapojený mezi INT a +5V (aby napájení šlo ze zdroje, ale ne z USB), viz schéma desky níže.
- Zapni napájení
- Nahraj firmware do desky
- Nastav VRef driverů.
- BEZ UARTu/SPI návod zde.
- UART/SPI viz návod v Marlinu 2.
- Níže se můžete kouknout na proud motorů u vaší tiskárny:
- Vypni napájení

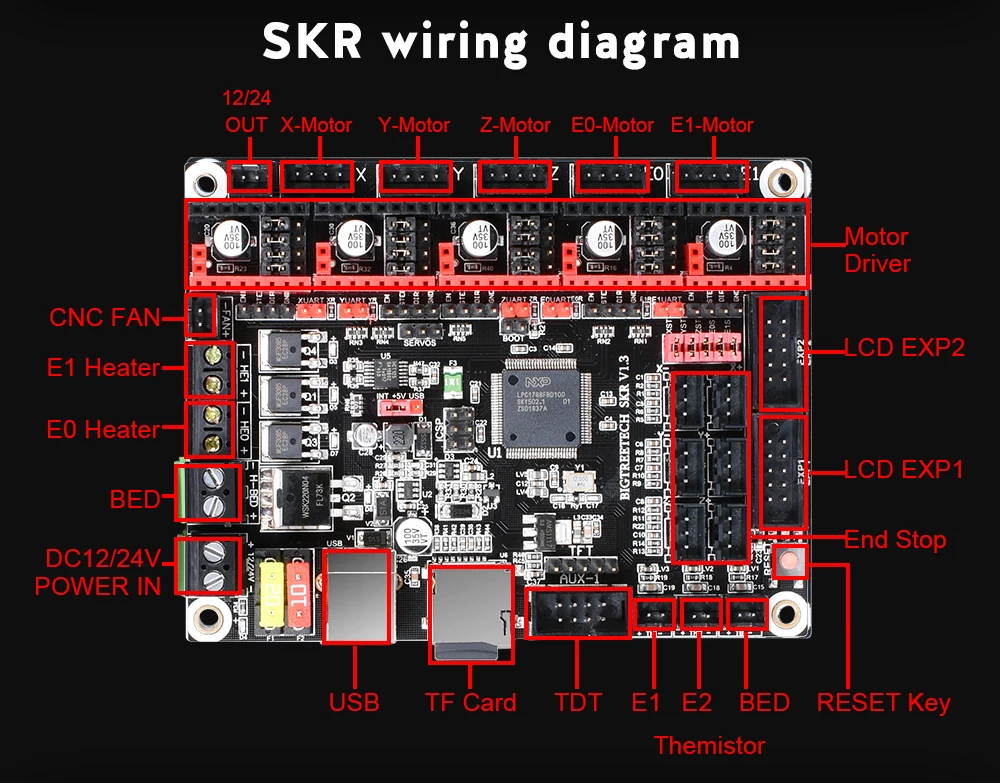

- Zapoj zbytek kabelů podle níže uvedeného schématu
- Obrazovku zapojíš v dalším kroku.

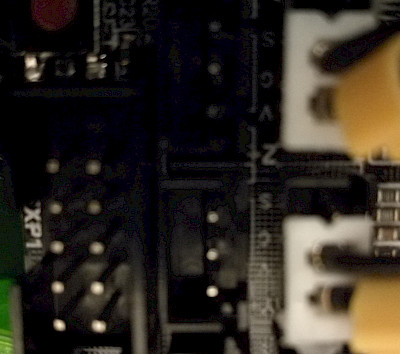

- Pokud máš klasické dvou-pinové endstopy, tak je nutné jednu nožičku seříznout, viz obrázek, aby se do konektoru vešla. Pokus si všimnete, tak vedle konektoru jsou zapsané tři písmena, každé písmeno u jednoho pinu - S (zdroj), G (zem) a V (Napětí). Stačí tlačítko zapojit na S a G. Na obrázku je to zapojené přesně obráceně.
- Obrazovka
- Pokud používáš původní Ender 3 obrazovku, tak je stačí připojit EXP1 na desce a EXP3 na obrazovce
